Inventor: Software de CAD 3D profesional para ingeniería y diseño de productos
Trabaja con un completo conjunto de herramientas de ingeniería y diseño
El software de CAD Inventor® ofrece herramientas profesionales para diseño mecánico, documentación y simulación de productos en 3D. Trabaja de forma eficiente, con una potente combinación de funciones de diseño normalizado, paramétrico, directo y de forma libre.
Principales características
- Trabaja con cualquier persona desde cualquier lugar, independientemente del software CAD que uses.
- Utiliza las revisiones de diseños basadas en la nube para recopilar información sobre los participantes del proyecto, sin importar dónde estén.
- Sigue todo el ciclo de desarrollo del producto con un único modelo de datos.
- Vuelve a configurar los ensamblajes rápidamente, con la tecnología de iLogic.
- Diseña de manera eficiente, con herramientas especializadas para el diseño de estructuras y chapa.
- Elige componentes estándar desde una biblioteca de contenido personalizable, para usar conexiones por perno, engranajes y levas.
Dónde comprar Autodesk Inventor
Distribuidores Autodesk acreditados | Profesionales expertos en software a tu servicio
Visita las principales tiendas online del canal acreditado de Autodesk, o contacta con tu distribuidor IT habitual:
Novedades de Inventor 2024
La versión más reciente de Inventor® 2024 está repleta de mejoras y actualizaciones solicitadas por los usuarios y destinadas a agilizar los flujos de trabajo de diseño, reducir las tareas repetitivas y trabajar de la forma que desees.
Ensamblajes
Mejoras en el patrón de componentes
Echa un vistazo a las mejoras realizadas en los patrones de componentes rectangulares y circulares.
Patrón rectangular
Ahora puedes seleccionar una cara de revolución, cilíndrica o cónica para definir la dirección de un patrón de componente. El comando Patrón de componente utiliza el eje de la cara para definir la dirección del patrón. Utiliza los controles estándar para cambiar la dirección.
No es necesario activar el selector cuando se utiliza un eje de origen. Al hacer clic en el icono desplegable se activa el selector y se escoge el eje seleccionado. La selección de dirección no cambia con la activación del selector. También debes seleccionar una nueva dirección.
Patrón circular
El patrón circular para los componentes se ha mejorado para proporcionar métodos de posicionamiento incrementales y ajustados.
Mejoras en la vista seccionada del ensamblaje
Echa un vistazo a las mejoras realizadas en las vistas seccionadas para los ensamblajes.
La definición de vista seccionada se mantiene en la representación de vista de diseño. Con esta versión, puede editar fácilmente la definición de la vista seccionada o desactivar la vista seccionada haciendo clic con el botón derecho en el nodo de representación de vista y haciendo clic en Vista seccionada
Editar o Desactivar.
Mejora del rendimiento de ensamblajes de gran tamaño
Controla la vista preliminar del remate de la vista seccionada durante el arrastre del plano de la vista seccionada.
La visibilidad de remate se establece por defecto para mostrar los remates de la geometría seccionada cuando el recuento de piezas es <= 500. Si el recuento de piezas es > 500, no se muestran los remates. Para anular la configuración, selecciona o anula la selección de la opción en la barra de herramientas pequeña.
Mejora de sustitutos
Identifica con facilidad las piezas o los ensamblajes que son componentes sustitutos.
Estado sustituto
Siempre que se crea una pieza o un ensamblaje como sustituto, mediante derivación o simplificación, el componente resultante recibe el estado sustituto. El estado sustituto se muestra en el menú contextual del componente.
Este cambio afecta a los documentos de la pieza. Por lo tanto, incluso en un documento de pieza nuevo, el menú contextual muestra el estado Sustituto de solo lectura. Está desactivado.
Compatibilidad con la dirección de rosca en el Centro de contenido
Con esta versión, ahora es posible asignar la dirección de rosca (izquierda o derecha) a los parámetros de la plantilla de pieza.
Desde el Editor del Centro de contenido, añade una nueva columna a la tabla de familia del Centro de contenido. Rellene las propiedades de rosca deseadas que definen la dirección de la rosca y asigne esta columna a la plantilla de familia Dirección de rosca disponible en Propiedades de familia > Parámetros de plantilla > Parámetros de plantilla de pieza.
Mejoras de tubos y tuberías
En versiones anteriores de Inventor, solo era posible añadir un codo de 45 o 90 grados a un tramo de tubería rígida. A partir de esta versión, es posible aplicar codos en ángulo personalizados.
Codos personalizados
En versiones anteriores de Inventor, solo era posible añadir un codo de 45 o 90 grados a un tramo de tubería rígida. A partir de esta versión, es posible aplicar codos en ángulo personalizados.
Cuando se active un estilo con codos personalizados, seleccione la opción Codos personalizados en el cuadro de diálogo Enrutamiento y utilice los manipuladores de flecha curva, o bien escriba un valor para aplicar un ángulo al codo con respecto a la posición actual.
Cuando se arrastra 45 o 90 grados, el enrutamiento se llena con un codo rígido. El codo rígido se inserta como una pieza de tipo Estándar.
Cuando se arrastra a un ángulo distinto de 45 o 90 grados, el enrutamiento se rellena con un codo personalizado. El codo personalizado se inserta como una pieza personalizada.
Los ángulos mínimo y máximo se definen en la columna Ángulo personalizado (CA) dentro de la pieza del Centro de contenido.
Nuevos estilos de codos personalizados
Los nuevos estilos que admiten el uso de codos personalizados (Codo personalizado 45, Ángulo personalizado 90) están disponibles en el cuadro de diálogo Estilos de tubos y tuberías.
Junto a la biblioteca de codos personalizados, también se ha añadido la biblioteca de codos de retorno personalizados. Las piezas de ambas bibliotecas se pueden crear y publicar.
Uso de la tecla «J» para iniciar uniones directamente
La tecla «J» ahora está asignada como la tecla de método abreviado para iniciar el comando Insertar unión en ensamblajes, conjuntos soldados y simulación dinámica.
Piezas
Mejoras de 3DA y definición basada en modelos (MBD)
Echa un vistazo a las mejoras realizadas en las anotaciones 3D y las definiciones basadas en modelos.
Carpeta de anotación
Todas las anotaciones 3D se colocan en una carpeta del navegador de modelo. Todas las anotaciones 3D se pueden ocultar mediante la opción Ocultar todas las anotaciones del menú contextual de la carpeta.
Modificador de requisito de envolvente 3DA
El modificador Requisito de envolvente ahora está disponible para las notas de agujero y cotas. En la vista preliminar de anotación, haga clic en una cota y, en la barra de herramientas, seleccione el modificador de envolvente.
Notas de rosca 3DA
Las notas de rosca 3DA ahora resaltan todas las caras relacionadas con la operación de rosca.
Símbolos de soldadura 3D
Los símbolos de soldadura 3D ahora están disponibles como uno de los tipos de anotación 3D. Cree y edite símbolos de soldadura y subsoldadura en un modelo de pieza o ensamblaje. A continuación, recupere los símbolos asociativos en los dibujos. Los símbolos de soldadura 3D se incluyen en las exportaciones a PDF 3D, DWF y Vistas compartidas.
Modificador Todo
El modificador Todo ahora está disponible para las anotaciones de control de operaciones.
Planicidad y perfil de una superficie
Estas opciones de tolerancia ahora tienen valores por defecto cuando se aplican al modelo.
Escala de anotación
En esta versión, se añade la escala 1:5 al menú desplegable de escala de anotación según DIN EN ISO 55455
Nodo de navegador Referencia parcial
El nodo de navegador Referencia parcial ahora muestra el tamaño objetivo al utilizar la opción de nombre ampliado.
Mejoras en la vista seccionada
Echa un vistazo a las mejoras realizadas en las vistas seccionadas.
La definición de vista seccionada se mantiene en la representación de vista de diseño. Con esta versión, puede editar fácilmente la definición de la vista seccionada o desactivar la vista seccionada haciendo clic con el botón derecho en el nodo de representación de vista y haciendo clic en Vista seccionada Editar o Desactivar.
Antes, solo se podía acceder a las vistas seccionadas mediante los comandos del menú contextual, que requerían clics innecesarios. Ahora, los comandos y las opciones de las vistas seccionadas se han añadido directamente a la barra de herramientas pequeña de la ventana de gráficos.
Mejoras de Marcar
Echa un vistazo a las mejoras realizadas en la operación de marca.
Mejoras de derivación
Echa un vistazo a las mejoras realizadas en Derivar ensamblaje, Derivar pieza, Crear pieza y Simplificar.
Con esta versión, ahora puede cancelar la vista preliminar del cuadro delimitador mínimo orientado al derivar una pieza o un ensamblaje y al simplificar un ensamblaje.
A partir de esta versión, puede derivar un cuerpo sólido mediante cuadros delimitadores mínimos orientados. Se ha añadido una nueva opción de «Cuadro delimitador mínimo orientado» a la ficha Opciones de los cuadros de diálogo Pieza derivada, Derivar ensamblaje y Crear pieza. Por defecto, esta opción está activada. Desactive la casilla para derivar un cuerpo con cuadros delimitadores ortogonales.
Además, ahora se puede representar el componente seleccionado en la pieza derivada como un cuadro delimitador ortogonal para las piezas. La opción se ha añadido a los cuadros de diálogo Pieza derivada y Crear pieza, y se puede aplicar a un solo cuerpo o a toda la carpeta Cuerpos sólidos.
Además de poder utilizar los cuadros delimitadores mínimos orientados en el comando de derivación, la opción también está disponible en el cuadro de diálogo Simplificar. Cuando «Reemplazar con envolventes» está establecido en «Todo en un envolvente», los valores «Arista A», «Arista B» y «Arista C» se pueden establecer en el panel de propiedades y en la ventana de gráficos.
Se ha añadido una nueva opción «Crear parámetros de modelo» en las propiedades avanzadas del panel de propiedades. Cuando se selecciona, se crean tres parámetros de solo lectura para la «Arista A», «Arista B» y «Arista C» en la ventana de parámetros del archivo simplificado.
Nueva operación Acabado
Obtén más información sobre la nueva operación Acabado que se ha añadido en esta versión de Inventor.
La nueva función Acabado no solo permite especificar el aspecto de las piezas, los componentes y los ensamblajes, sino también el proceso de fabricación, como el revestimiento del material o el acabado de la superficie.
Todos los acabados aplicados se muestran en una nueva carpeta denominada Acabados en el navegador. Puede reordenar los acabados en el nodo del navegador, desactivarlos, cambiarles el nombre o suprimirlos.
En Dibujos, se ha añadido una nueva categoría de tipo «Parámetros – Acabado» a los cuadros de diálogo Texto de directriz y Asignar formato a texto para permitir utilizar la información de acabado en las notas de dibujo. Estos parámetros se actualizan automáticamente si se modifican en el entorno de modelado. De esta forma, se mejora el dibujo al añadir información adicional del proceso de fabricación a la documentación.
Cada ajuste de la función Acabado tiene un parámetro con el nombre exclusivo correspondiente en la categoría «Parámetros de Acabado» del cuadro de diálogo Parámetros. Se pueden exportar todos los parámetros de Acabado. Los parámetros exportados se muestran en iProperties. Tenga en cuenta que el cambio en iProperties no afecta a los parámetros de la operación de acabado del modelo.
La operación de acabado se puede capturar en Estado de modelo, iPart y iAssembly.
Mejoras de parámetros
Obtén más información sobre las mejoras en los parámetros de esta versión.
Dureza
La dureza es un tipo de unidad totalmente nuevo que se ha añadido a esta versión de Inventor. Esta opción permite especificar la dureza en el comando Acabado, pero también se puede utilizar de manera independiente. Los siguientes tipos están disponibles en el cuadro de diálogo Parámetros:
- Brinell (HB)
- Knoop (HK)
- Rockwell (HRA)
- Rockwell (HRB)
- Rockwell (HRC)
- Vickers (HV)
Exportar un parámetro booleano a una iProperty personalizada
Ahora es posible exportar tanto texto como valores booleanos (verdadero/falso) desde el cuadro de diálogo Parámetros a iProperties personalizadas. A continuación, se pueden recuperar, por ejemplo, en el entorno de dibujo o en anotaciones 3D. Los parámetros booleanos y de texto también se pueden exportar mediante la función Derivar.
Chapa
Obtén más información sobre las nuevas mejoras de chapa.
Detección de perfil mejorada
Al especificar una cara en Chapa, ahora se ha mejorado la detección de contornos cerrados para facilitar la selección de geometría desde un boceto, especialmente en situaciones en las que se solapan varios perfiles.
Rendimiento del patrón de boceto
Esta es una mejora general para el patrón del boceto de referencia, no solo para el cálculo, sino también para resaltar una incidencia de patrón del boceto de referencia al mover el ratón en la vista del navegador.
Dibujos y Boceto
Nubes de revisión
Las nubes de revisión se mueven del SDK al entorno de dibujo.
Mejoras de texto
Propiedad de plano: El Nombre de plano se añade como una Propiedad de plano y se puede utilizar en el texto.
Símbolo de arista
Obtén más información sobre la función Símbolo de arista recién añadida.
Mejoras en las normas
Obtén más información sobre las actualizaciones y mejoras de las normas de dibujo.
Se han actualizado muchos símbolos de soldadura 2D en dibujos según las normas ISO/BSI/DIN/GB. Los nuevos símbolos de soldadura 3D utilizan las normas ISO, DIN y ANSI. Entre los cambios se incluyen la actualización de los nombres de los campos y la adición de nuevos campos en función del tipo de soldadura seleccionado. Los cambios se han realizado, por ejemplo, en las soldaduras a tope rectas, las soldaduras de empalme o las soldaduras en tapones.
Además, se ha realizado un cambio en el tipo de objeto «Línea de vista superpuesta» para las normas ISO. Hasta ahora, la capa «Visible» en «Grosor» estaba establecida en 0,5 mm. Ahora, según la norma actualizada, el tipo de objeto «Línea de vista superpuesta» utiliza por defecto la capa «Línea de corte» con un grosor de 0,25 mm. Esto también se aplica a las normas DIN/GB/JIS.
Contraste de color en los bocetos de dibujo
Obtén más información sobre los cambios realizados en el esquema de color para mejorar el tema oscuro de Inventor.
Con esta versión, se pueden definir parámetros de esquema de color para los elementos del boceto de dibujo. Hasta ahora, era difícil trabajar con elementos si su color entraba en conflicto con el parámetro de color del plano. Las nuevas opciones de boceto bajo el encabezado Dibujo permiten definir el color de los elementos de boceto para el entorno de dibujo.
General, Interoperabilidad y Convertidores
Mejoras de aprendizaje guiado
Los aprendizajes guiados se han actualizado para utilizar los nuevos elementos de interacción incluidos con la experiencia de inicio.
Mejora de la salida de renderización de Inventor Studio
Se ha eliminado el límite de tamaño de renderización.
Mejoras de imagen de entorno
Echa un vistazo a las mejoras realizadas en los estilos de iluminación; admite renderización mejorada.
Compatibilidad con imágenes de entorno personalizadas
El flujo de trabajo para utilizar imágenes hdr y exr personalizadas con estilos de iluminación IBL ha mejorado considerablemente y admite el trazado de rayos de GPU y CPU.
- Almacena imágenes de entorno en una carpeta local o de red.
- Admite imágenes HDR o EXR.
- Si lo deseas, en Opciones de la aplicación > Archivos, si tienes previsto compartir la carpeta de entorno, define la ruta de la carpeta.
- Crea un nuevo estilo de iluminación y utiliza la imagen de entorno personalizada.
- Activa el estilo de iluminación para utilizarlo para renderizar la escena con o sin la imagen.
Mejoras del trazado de rayos de GPU
Echa un vistazo a las mejoras realizadas en los estilos de iluminación; admite renderización mejorada.
Compatibilidad con fondos IBL
El trazado de rayos de GPU ahora admite la renderización con fondos IBL.
Cuadro de diálogo Trazado de rayos
Se ha mejorado el cuadro de diálogo Trazado de rayos para aclarar la finalidad de las opciones que se presentan.
Renderización de subprocesos de GPU
El trazado de rayos de GPU ahora renderiza los aspectos de rosca.
Nota: En las GPU de AMD, la renderización de calcomanías y roscas está desactivada al encontrarse a la espera de un controlador actualizado.
Colaboración: Vistas compartidas
Experiencia de panel: Para lograr mayor uniformidad en el producto, se ha actualizado la experiencia de Vista compartida para utilizar un panel.
Mejoras de iLogic
A continuación, se indican las nuevas mejoras de iLogic en la versión 2024.
Mejoras en el flujo de trabajo de Vault
Con Inventor 2024, trabajar con Vault nunca ha sido tan fácil. Las nuevas funciones añadidas a iLogic permiten a Inventor aplicar check-out, obtener archivos, buscar en Vault y mucho más como parte de las automatizaciones. Los fragmentos de código de Vault añadidos al editor facilitan el inicio rápido.
Nota: El código de Vault de iLogic requiere Vault Professional y no se puede utilizar en la interfaz con Vault Basic.
Añadir una pieza personalizada del Centro de contenido
Ahora puede insertar y definir una pieza personalizada en iLogic. Cree una pieza personalizada en el Centro de contenido o inserte una pieza normalizada del Centro de contenido como una pieza personalizada y cree una regla para capturar el estado actual. Se crea la función «AddCustomContentCenterPart». Cuando se edita la pieza y se repite la operación de captura, la regla de iLogic se actualiza también. Además, al editar la regla, la pieza también se actualiza.
Cerrar una forma abierta
En esta versión de Inventor se ha añadido una nueva función para cerrar formas abiertas. Tenga en cuenta que esto solo está disponible para las formas no modales.
Opción «Perspectiva con caras ortogonales»
Ahora es posible definir Perspectiva con caras ortogonales como la configuración de vista por defecto en Parámetros del documento y Opciones de la aplicación.
Ahora es posible definir Perspectiva con caras ortogonales como la configuración de vista por defecto en Parámetros del documento y Opciones de la aplicación.
Para acceder a esta opción, ves a:
- Opciones de la aplicación > ficha Visualización > Aspecto > Configuración > cuadro de diálogo Aspecto de visualización > Aspecto de visualización inicial > Proyección
- Abre un documento de modelado: Parámetros del documento > ficha Norma > Aspecto de visualización > Configuración > Aspecto de visualización inicial > Proyección
Mejoras en la interoperabilidad de Fusion 360
Echa un vistazo a las mejoras realizadas en las herramientas de Inventor a Fusion 360.
Se ha añadido el acceso a la Inspección manual a las herramientas de Fusion 360
Desde Inventor, puede enviar un archivo de pieza (.ipt) a Fusion 360 y crear tareas de inspección manuales.
Flujo de trabajo de Exportaciones de Fusion
Si se ha producido un cambio en el estado del modelo de Inventor o en la vista de diseño utilizada para una exportación de Fusion 360 y hace clic en Abrir en Fusion 360 en el menú contextual de exportación, se le notificará que el modelo de Inventor y el modelo de Fusion 360 no están sincronizados y se le ofrecerá la opción de actualizar el modelo de Fusion 360 antes de abrirlo.
Mejoras en los convertidores para 2024
Obtén más información sobre los nuevos formatos de exportación y las actualizaciones de los formatos de importación y exportación existentes.
Compatibilidad con SCP
Tanto JT como STEP admiten la opción de incluir SCP al importar.
Nota: La importación de SCP está disponible para archivos STEP exportados sin PMI.
Importación de OBJ
Se ha mejorado el rendimiento al abrir archivos OBJ.
SolidEdge
Se ha añadido compatibilidad con la lectura de SolidEdge 2023.
Parasolid
Se ha añadido compatibilidad con la importación y exportación de Parasolid versión 35.
Funciones de Autodesk Inventor
Definición basada en modelos
Incluye información de fabricación en el modelo 3D, para usarla en otras aplicaciones.
Modelado paramétrico
Céntrate en el diseño, mientras creas y editas los modelos 3D con una interfaz de usuario intuitiva.
Modelado de ensamblajes
Observa la composición del diseño y su funcionamiento en el ensamblaje.
Diseño automatizado de armazones
Diseña y prueba con rapidez armazones estructurales.
Historia de un cliente satisfecho
Optimización de las piezas de un avión, con el diseño generativo
¿Es posible optimizar el diseño de los armazones de los asientos de los aviones para reducir el consumo de combustible y las emisiones de dióxido de carbono? La respuesta es sí.
Testimonios
“La compañía, especializada en la creación de expositores de joyería personalizados para tiendas, conecta el equipo mecánico y el creativo con el software 3D y de diseño mecánico de Inventor.”
Novedades de Inventor versiones anteriores

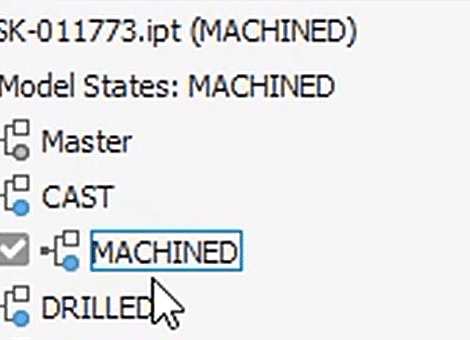

Estados del modelo: piezas
Administra operaciones de fabricación, variaciones de cotas y representaciones simplificadas en un solo archivo de pieza.
Estados del modelo: ensamblajes
Crea varias representaciones de un ensamblaje en un único documento para administrar las configuraciones y simplificar el modelo.
Interoperabilidad de Revit
Colabora en proyectos BIM con herramientas mejoradas para simplificar archivos de proyecto de Revit y guardarlos en Inventor.
Mejoras de dibujo
Utiliza las vistas de cámara, la información de fabricación y el estilo de iluminación del modelo 3D en las vistas de dibujo 2D.
Productividad y rendimiento
Disfruta de un mejor rendimiento al editar ensamblajes de gran tamaño y de una mayor productividad en las funciones que utilizas con frecuencia.
Instalación e implantación
Logra que todos los miembros del equipo tengan la versión más reciente con la nueva experiencia de instalación e implantación.
Otras funciones de Inventor
Inventor AnyCAD para Revit
Mantén los vínculos asociativos entre los datos de Revit e Inventor con AnyCAD para optimizar la interoperabilidad.
Automatización de dibujos
Acelera la creación de dibujos con actualizaciones de formatos de planos e iLogic.
Mejoras del Generador de estructuras
Crea y documenta en menos tiempo los miembros estructurales, gracias a las mejoras realizadas a la interfaz de usuario y las herramientas de edición.
Mejoras en el modelado de piezas
Ahorra tiempo gracias a las mejoras realizadas en todo lo relacionado con las piezas para chapas, piezas con varios cuerpos y anotaciones 3D.
Mejoras en el modelado de ensamblajes
Disfruta de las mejoras en los ensamblajes de tubos y tuberías, estructura de ensamblajes y denominación de archivos.
Mejoras en la creación de dibujos
Optimiza los flujos de trabajo con mejoras realizadas al entorno de los dibujos y los nuevos comandos.
La experiencia de Inventor
Reduce el espacio de trabajo con las nuevas opciones del panel de propiedades y prueba el nuevo tema oscuro.
Mejoras del rendimiento
Aprovecha las mejoras de rendimiento en piezas, ensamblajes y diseño de estructuras
